DTL-9轮辐式传感器

产品简介:

DTL-9轮辐式传感器,抗偏载能力强,抗过载效果好,精度高,性能稳定可靠,安装容易使用方便。防潮、防尘等级到达IP68,可用于恶劣环境。 适用于制作汽车衡,料斗秤,配料秤等测力称重
  • 组成部分

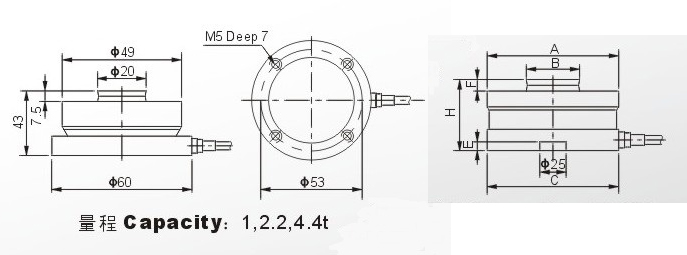

  • 分布图
  • 技术参数

量程Capacity

尺寸Size mm

t

10

15

22

33

47

68

100

150

220

330

470

A

74.0

75.0

75.0

95.0

130.0

130.0

150.0

150.0

225.0

225.0

270.0

B

30.0

30.0

30.0

40.0

60.0

60.0

70.0

70.0

100.0

100.0

120.0

C

75.0

75.0

75.0

95.0

130.0

130.0

150.0

150.0

225.0

225.0

270.0

E

7.0

7.0

7.0

7.0

7.0

7.0

7.0

7.0

10.0

10.0

10.0

F

6.5

6.5

6.5

10.0

14.0

14.0

16.0

16.0

24.0

24.0

28.0

H

50.0

50.0

50.0

65.0

75.0

85.0

90.0

100.0

130.0

145.0

170.0

2024澳门原料网1688中奖查询

     Main Description

测量范围Capacity

10、15、22、33、47、68、100、150、220、330、470

kg

输出灵敏度Rated Output

2.85±0.010

mV/V

非线性Linear

±0.03

%F.S

滞后Hysteresis

±0.03

%F.S

重复性Reapeatability

±0.02

%F.S

蠕变Creep

±0.02

%F.S

零点输出Zero Balance

≤±1.0

%F.S

温度补偿范围 Conpensated Temperature Range

室温~+60

零点温度补偿系数Temperature Effect On Zero

±0.02

%F.S/10 ℃

额定输出温度系数 Temperature Effect On Output

±0.02

%F.S/10 ℃

供桥电压 Excitation Voltage

10V

AC/DC

绝缘电阻Insulation Resistence

≥5000

MΩ/100VDC

输入电阻 Input Resistence

1400±10

Ω

输出电阻Output Resistence

1400±3

Ω

允许过载系数Safe Overload

120

%F.S

电缆连接方式Cable Connection

信号输出Singal Output: 黄:Yellow (+) 黑:Black (-)

供桥电压Excitation Voltage: 红Red: (+) 绿Green:(-)
